概述

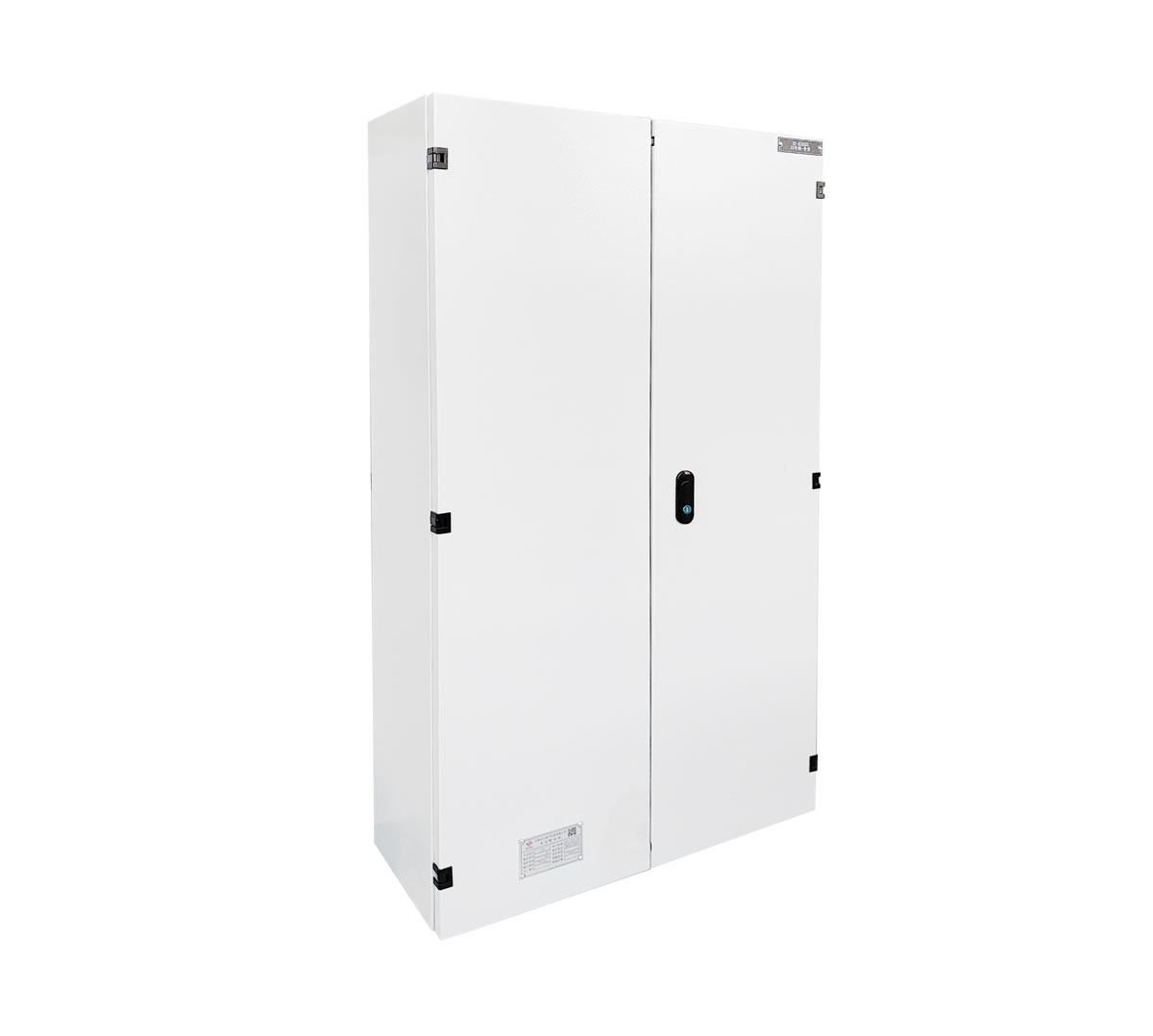

JXF系列配電箱為全金屬結構箱，是一種根據電器元件型號、規格、數量設計組裝成各種控制功能的配電箱，適用于交流頻率50Hz、額定工作電壓500V及以下電路中。在特殊要求下，防護等級可達到IP55，箱體上、下均有敲落孔或橋架孔，多管進線，可預留活裝開孔板，最大額定電流可達630A，適用于工業、民用建筑、工礦企業、高層大廈、車站、醫院、學校、機關、住宅及一些特殊的環境中。
標準
本配電箱符合GB7251.1、GB7251.3《低壓成套開關設備和控制設備》及IEC60439《低壓成套開關設備和控制設備》等標準。
使用環境條件
1、海拔高度不超過2000m;
2、周圍空氣溫度不超過+40℃以及不低于-25℃;
3、+20℃時空氣相對濕度月平均不大于90%;
4、無劇烈振動和沖擊的場所;
5、無爆炸危險場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃;
6、如果上述使用條件不能滿足時，請與我公司協商，另行要求。
主要結構特點
1、JXF系列配電箱按安裝形式分為明裝和暗裝、按安裝地點分為戶內和戶外，按選用材質分為優質冷軋鋼板和不銹鋼。
2、本配電箱的尺寸大小可根據需要任意選擇，，也可根據客戶的需求特殊加工。
3、箱體采用優質冷軋鋼板(或不銹鋼)，折彎焊接而成，箱前為雙開關或單開門，門開啟角大于90°，轉動靈活，門與箱體結合部分貼有密封橡皮，防止液體滲入，門上可安裝透視窗。箱內配用安裝板或安裝角鋼。
4、測量?jī)x表、按鈕指示燈及控制開關等可裝于門上，其他電器設備如接觸器、繼電器、接線端子板等均可安裝在箱內安裝板或安裝角鋼上。
5、箱體上下壁沖有敲落孔或橋架孔，便于安裝各種規格的電纜或管路。
6、配電箱表面經過環氧樹脂靜電噴涂外理，美觀耐用。
7、防護等級可達IP55。
技術參數
1、額定工作電壓：AC400V/AC230V;
2、最大額定工作電流：630A;
3、額定絕緣電壓500V;
4、防護等級：IP30，IP40，IP43，可達IP55;
5、頻率：50Hz;
6、額定短路分?jǐn)嗄芰Γ?0KA。
外形尺寸
|
型號 |
尺寸 |
型號 |
尺寸 |
|
JXF-2520/14 |
250×200×140 |
JXF-6050/14 |
600×500×140 |
|
JXF-3025/18 |
300×250×180 |
JXF-6050/20 |
600×500×200 |
|
JXF-3030/14 |
300×300×140 |
JXF-7050/16 |
700×500×160 |
|
JXF-3030/18 |
300×300×180 |
JXF-7050/20 |
700×500×200 |
|
JXF-4030/14 |
400×300×140 |
JXF-8060/20 |
800×600×200 |
|
JXF-4030/20 |
400×300×200 |
JXF-8060/25 |
800×600×250 |
|
JXF-5030/14 |
500×300×140 |
JXF-8050/20 |
800×500×200 |
|
JXF-5030/20 |
500×300×200 |
JXF-8050/25 |
800×500×250 |
|
JXF-5040/14 |
500×400×140 |
JXF-10080/20 |
1000×800×200 |
|
JXF-5040/20 |
500×400×200 |
JXF-10080/25 |
1000×800×250 |
|
JXF-6040/14 |
600×400×140 |
JXF-10080/30 |
1000×800×300 |
|
JXF-6040/20 |
600×400×200 |
|
|
