歡迎訪問 安徽永川電氣設備有限公司官網

PZ30系列配電箱

分類:
配電箱
發布時間:
2019/4/16 11:12:56

概述

  PZ30系列配電箱,分暗裝與明裝兩種,它適用于交流50Hz,額定電壓220V/380V,負載電流125A及以下的單相三線或三相五線的終端電路中,作為對用電設備進行控制、過載、短路、過電壓和漏電保護的一種成套裝置。可廣泛應用于高層建筑、大樓、住宅、車站、港口、碼頭、機場、醫院、大型商場及工礦企業中。本配電箱設計合理、安裝方便、外形美觀,體積小。

  標準

  本配電箱符合GB7251.1、GB7251.3《低壓成套開關設備和控制設備》及IEC60439《低壓成套開關設備和控制設備》等標準。

  使用環境條件

  1、海拔高度不超過2000m;

  2、周圍空氣溫度不超過+40℃以及不低于-25℃;

  3、+20℃時空氣相對濕度月平均不大于90%;

  4、無劇烈振動和沖擊的場所;

  5、無爆炸危險場所,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃;

  6、沒有雨水侵襲的戶內。

  7、如果上述使用條件不能滿足時,請與我公司協商,另行要求。


結構特點

  PZ30系列配電箱主要結構部件殼體、面蓋、安裝導軌、軌道高低調節螺桿、接N接地排和電器開關元件等。殼體材料采用優質鋼板,外殼經高壓靜電噴涂或電鍍處理,配以阻燃工程塑料透明面蓋,造型美觀大方。

  1、模塊化結構的工廠標準組合系統,配電箱內的電器元件采用導軌安裝,元件寬度均以9mm為模數,用戶可任意選擇;

  2、各款箱體設計新穎美觀,集標準化系列化于一身;

  3、照明箱單相三相可以通用,單極及多極,漏電可任意組合;

  4、額定電流≤125A,外殼防護等級達到IP30;

  5、超薄型結構適用于輕質結構墻的暗裝及墻面懸掛安裝;

  6、箱內配接N接地端子,便于用戶接線和走線;

  7、安全可靠的單相三相梳狀母排連接,更有母排絕緣保護套使之安全性能更高,熱穩定性更好。

  8、拆裝迅速方便、開關元件手柄外露,帶電及其它部分遮蓋于面蓋內部,打開門可方便地操作,使用安全可靠,箱體上下、左右及背后均設置進出線孔,便于接線。


技術參數

  1、額定工作電壓:AC380V/AC220V;

  2、最大額定工作電流:100A;

  3、額定絕緣電壓500V;

  4、防護等級:IP30;

  5、頻率:50Hz;

  6、短時耐受電流:6KA。

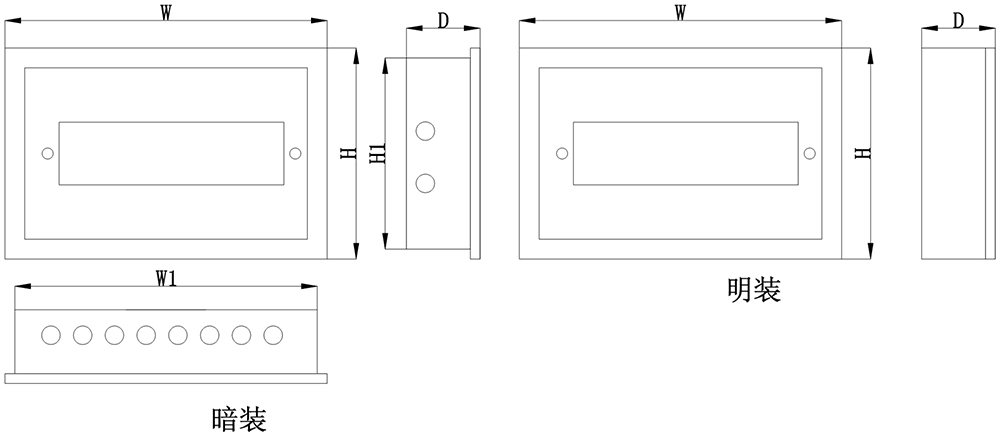

  外形尺寸及安裝尺寸



安裝尺寸


型號規格(回路)

回路排數

面板尺寸

暗裝箱體尺寸

明裝箱體尺寸

H

W

H1

W1

D

H

W

D

PZ30-06






230

200

200

168

90

230

200

80

PZ30-08

230

236

200

204

90

230

236

90

PZ30-10

280

272

250

240

90

280

272

90

PZ30-12

280

308

250

276

90

280

308

90

PZ30-15

280

362

250

330

90

280

362

90

PZ30-18

280

416

250

384

90

280

416

90

PZ30-20

280

452

250

420

90

280

452

90

PZ30-22

280

488

250

456

90

280

488

90

PZ30-24




480

308

450

276

90

480

308

90

PZ30-28

480

344

450

312

90

480

344

90

PZ30-30

480

362

450

330

90

480

362

90

PZ30-32

480

380

450

348

90

480

380

90

PZ30-36

480

416

450

384

90

480

416

90

PZ30-40

480

452

450

420

90

480

452

90

PZ30-44

480

488

450

456

90

480

488

90

PZ30-42



665

344

625

312

90

665

344

90

PZ30-45

665

362

625

330

90

665

362

90

PZ30-48

665

380

625

348

90

665

380

90

PZ30-54

665

416

625

384

90

665

416

90

PZ30-60

665

452

625

420

90

665

452

90

PZ30-66

665

488

625

456

90

665

488

90
