歡迎訪問 安徽永川電氣設備有限公司官網

KYN61-40.5鎧裝移開式交流金屬封閉開關設備

分類:
高壓開關柜
發布時間:
2022/5/18 8:53:25


概述

    KYN61-40.5鎧裝移開式交流金屬封閉開關設備 (以下簡稱開關設備) 額定電壓及頻率分別為40.5KV,50(60Hz)。主要用于工廠和電力系統中接受和分配電能并對電路實行控制、保護和監測。其主要特點是能配真空斷路器或SF6斷路器,柜體采用組裝結構,提高了產品品質和配合精度。

    標準:

       GB3906-2006 《3~35kV交流金屬封閉開關設備》、GB11022-89 《高壓開關設備通用技術條件》、IEC60298 《額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備》、DL404-97 《戶內交流高壓開關柜訂貨技術條件》
       使用環境
       正常環境條件
       1.周圍空氣溫度上限:+40℃、下限:-10℃、日平均溫度不超過35℃;
       2.海拔高度不超過1000m;
       3.相對環境濕度日平均不大于95%,月平均不大于90%;
       4.地震烈度不超過8級;
       5.水蒸氣壓力日平均值不超過2.2Kpa,月平均值不超過1.8kpa;
       6.無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。
       特殊工作條件

       在超過規定的正常的環境條件下使用時,可以與我公司協商解決。

       技術指標
      ·額定電壓(KV) 40.5
      ·工頻耐受電壓(KV) 95(1min)
      ·沖擊耐受電壓(KV) 185
      ·額定頻率 50Hz
      ·額定電流(A) 1250/1600/2000
      ·額定熱穩定電流(KA 4S) 25/31.5/40
      ·額定動穩定電流(KA) 63/80
      ·額定短路開斷電流(KA) 25/31.5/40
      ·額定短路關合電流(KA) 63/80
      ·分合閘和輔助回路的額定電壓(V)直流24,36,48,60,110,220,交流110,220
      ·防護等級 IP3X

       組成結構

       開關設備柜體結構采用組裝式、斷路器采用手車落地式結構;配用全新型復合絕緣真空斷路器、并且有良好的互換性;手車車架中裝有絲杠螺母推進機構,可輕松移動手車,并防止誤操作而損壞推進機構;主開關、手車、開關柜門之間的聯鎖均采用強制機械閉鎖方式,滿足“五防”功能;所有的操作均可在柜門關閉狀態下進行;電纜室空間充裕,可連接多根電纜;快速接地開關用于接地和回路短路;外殼防護等級IP3X,手車室門打開狀態下,防護等級IP2X。

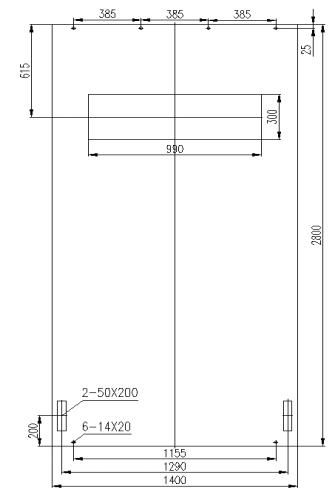

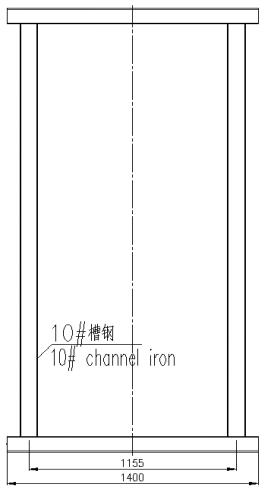

動力柜外形尺寸
