概述
KYN28-12交流金屬鎧裝移開式開關設備適用于三相交流50Hz單母線及單母線分段系統的戶內成套開關設備，用于接受和分配電能并對電路實行控制、保護及監測。 本裝置系戶內金屬鎧裝抽出式開關設備，（以下檢測開關設備），系3-10KV三相交流50HZ單母線份斷系統的成套配電裝置。主要用于發電、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、檢測之用。
本開關設備具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止節誤入帶電隔離室、防止在帶電時誤合接地開關的聯鎖功能。
標準
本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、 IEC60298《額定電壓1KV以上52KV及以下交流金屬外殼開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求。
產品信息：

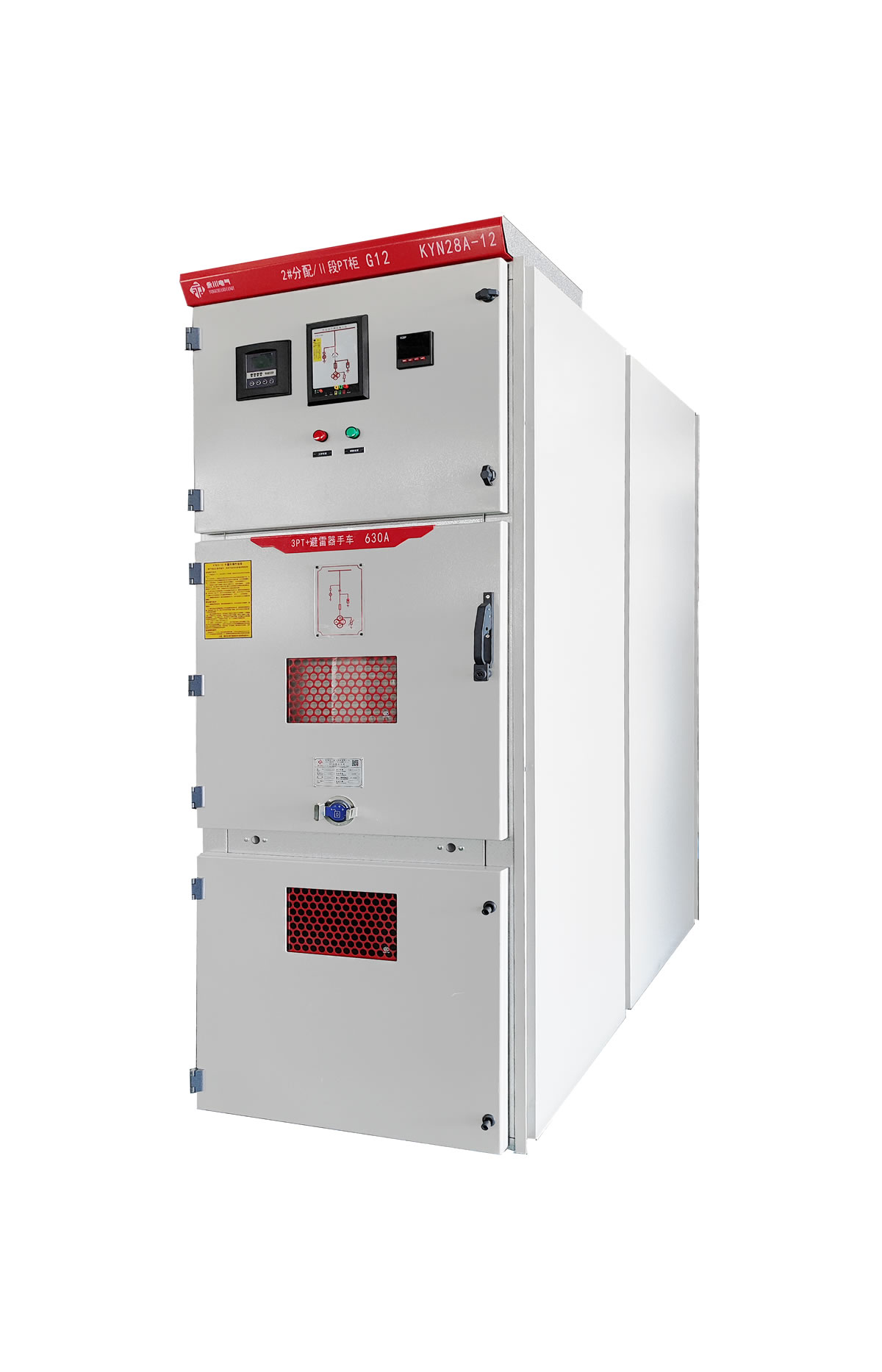

產品名稱：戶內交流金屬鎧裝中置式開關設備（供所用變）
產品型號：KYN28A-12
工作電壓：10KV
額定頻率：50HZ
防護等級：外殼IP4X,內部IP2X
使用環境：
海拔高度:不超過1000米
環境溫度:上限40+℃，下限-10℃
相對濕度：日平均值不大于95%（25℃時）
地震裂波：烈度不超過8度
環境條件：周圍空氣不應受腐蝕性或可燃性氣體、水蒸氣等明顯污染，無嚴重污穢及以常性的劇烈振動。
使用條件
1.周圍空氣溫度；最高溫度+40℃，最低溫度-15℃。
2.濕度條件：日平均相對濕度：≤95%。日平均水蒸汽壓力不超過2.2kPa;月平均相對濕度：≤90%，月平均水蒸汽壓力不超過1.8kPa。
3.海拔高度：3000m及以下。
4.地震烈度：不超過8度。
5.周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯污染。
6.無經常性的劇烈振動場所。
產品特點
1.柜體結構采用敷鋁鋅板經多重折彎組裝而成。
2.各小室均完全金屬鎧鎧裝及徹底分隔。
3.所有設備的操作均在柜門關閉狀態下進行。
4.柜殼密封性好，防止設備受雜物和蟲害侵入。
5.更換斷路器非常簡單，手車互換性好。
6.柜體可靠墻安裝，柜前維修，減少占地面積。
7.電纜室有充?？臻g，可聯接多根電纜。
8.透過面板門，極易觀察到電纜室安裝情況。
