歡迎訪問 安徽永川電氣設備有限公司官網

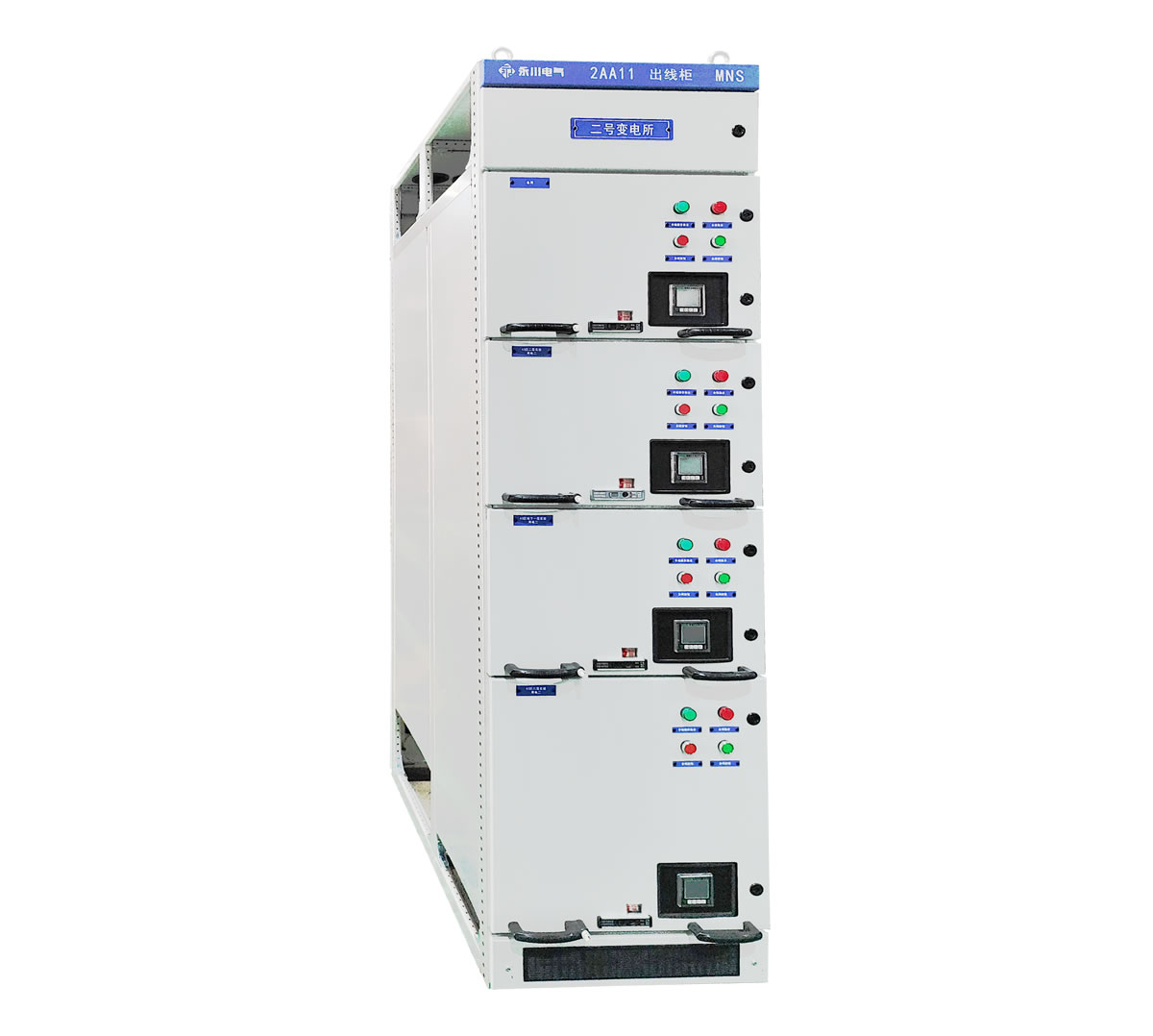

MNS配電柜

分類:
低壓開關柜
發布時間:
2022/5/18 15:23:22

概述

       MNS配電柜,MNS型低壓抽出式成套開關設備(以下簡稱開關柜)為適應電力工業發展的需求,參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜,該產品符合國家標準GB7251、VDE660和ZBK36001-89《低壓抽出式成套開關設備》、國際標準IEC439規定MNS型低壓開關柜適應各種供電、配電的需要,能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。

      使用條件
      周圍空氣溫度不高于+40℃,不低于-5℃,并且24h內其平均溫度不高于+35℃。
      大氣條件中,空氣清潔,相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,例如+20℃時為90%,但考慮到由于溫度變化,偶爾會產生適度的凝露。
      海拔高度不得超過2000m。
      本裝置適應于以下溫度的運輸和儲存過程:-25℃至55℃的范圍之間,在短時間內(不超過24h)可達+70℃,在這些極限溫度下裝置下應避免遭到任何不可恢復的損傷而且在正常的條件下應能正常工作。
      如果上述使用條件不能滿足時,可以與我公司協商解決。
      當本裝置使用于海上石油鉆采平臺和核電站時,應另行簽訂技術協議。
      技術參數
      1、動力配電中心(以下簡稱PC)
      PC柜內分割成四個隔室:
      水平母線隔室:在柜的后部;功能單元隔室:在柜前上部或柜前左邊;
      電纜隔室:在柜前下部或柜前右邊;控制回路隔室:在柜前上部;
      分隔措施:水平母線隔室與功能單元隔室、電纜隔室之間采用三聚氰胺酚醛平心板或鋼板分隔。
      控制回路隔室與功能單元隔室之間用阻燃型聚胺脂發泡塑料模制罩殼分隔。
      左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。
      2、 抽出式電動控制中心和小電流的動力配電中心(以下簡稱為抽出式MCC)
      抽出式MCC柜內分成三個隔室,即柜后部的水平母線隔室,柜前部左邊的功能單元隔室,柜前部右邊的電纜隔室。水平母線隔室與功能單元隔室之間用阻燃型發泡塑料制成的功能板分隔,電纜隔室與水平母線隔室、功能單元隔室之間用鋼板分隔。
      3 、可移式電動機控制中心和小電流動力配電中心(以下可簡稱為可移式MCC)
      3.1 可移式MCC的框體結構特征同2.1和2.2。
      3.2 功能單元設計成可移式結構,功能單元與垂直母線的連接,采用一次隔離觸頭,即使與其連接的電路是帶電的,也可以從設備中完整地取出和放回該功能單元,另一端為固定式結構。
      3.3 可移式MCC的功能單元分為8E/4,8E/2,8E,16E,24E,32E和40E。功能單元隔室總高度也是72E。
      4、母線系統
      4.1 水平母線安裝于柜后獨立的母線隔室中,它有二個可選擇的安裝位置,即柜高的三分之一或三分之二處,母線可按需要裝于上部或下部,也可以上下二組同時安裝,二組母線可以單獨使用,也可以并聯使用。每相母線由2根或8根母線并聯,母排截面有10×32×2,10×60×2,10×80×2,10×60×4,10×80×2×2和10×60×4×2 六種。
      4.2 垂直母線
      垂直母線50×30×5的"L"型銅母線,它被嵌裝于用阻燃型塑料制造的功能板中。帶電部分的防護達IP20。
      4.3 中性母線(N線)和中性保護母線(PE線或PEN線)中性母線和中性保護母線平行地安裝在功能單元隔室的下部和垂直安裝在電纜室中,N線與PE線之間如用絕緣子相隔,則N線與PE線分別使用,二者之間如用導體連接,即成PEN線。
      結構特點
      1. MNS型低壓開關柜框架為組合式結構,基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理,通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架,加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化(E=25mm)變化。
      2. MNS型組合式低壓開關柜的每一個柜體分隔為三個室,即水平母線室(在柜后部),抽屜小室(在柜前部),電纜室(在柜下部或柜前右邊)。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開,上下層抽屜之間有帶通風孔的金屬板隔離,以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。
      3. MNS型低壓開關柜的結構設計可滿足各種進出線方案要求:上進上出、上進下出、下進上出、下進下出。
      4. 設計緊湊:以較小的空間容納較多的功能單元
      5. 結構件通用性強、組裝靈活,以E=25mm為模數,結構及抽出式單元可以任意組合,以滿足系統設計的需要
      6. 母線用高強度阻燃型、高絕緣強度的塑料功能板保護,具有抗故障電弧性能,使運行維修安全可靠
      7. 各種大小抽屜的機械聯鎖機構符合標準規定,有連接、試驗、分離三個明顯的位置,安全可靠。
      8.采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元,可以根據要求任意組裝。
      9. 采用高強度阻燃型工程塑料,有效加強了防護安全性能。
     10. 通用化、標準化程度高,裝配方便。具有可靠的質量保證。
     11. 柜體可按工作環境的不同要求選用相誚的防護等級。
     12. 設備保護連續性和可靠性
