概述

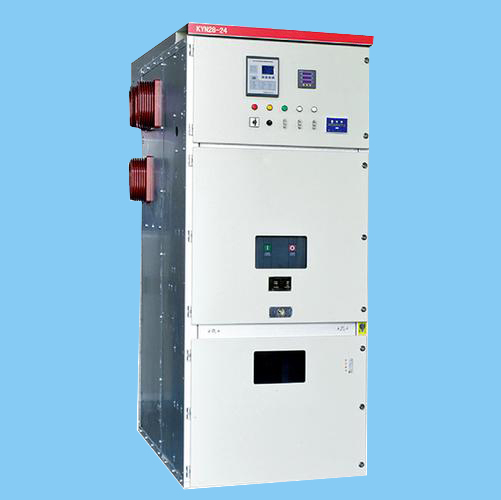

KYN□-24鎧裝移開式金屬封閉開關設備（以下簡稱開關柜），系20kV三相交流50（60）Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實現控制、保護及監測之用。本開關柜具有防治帶負荷推拉斷路器手車、防止誤分合斷路器、防治接地開處在閉合位置時關合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的“五防”聯鎖功能。標準
開關柜符合GB3906（3~35kV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）等標準。
使用環境條件
1、環境溫度：-15℃~+40℃。
2、海拔高度：海拔不超過1000m。
3、相對溫度：日平均值不超過95%，月平均值不超過90%。
4、地震烈度：不超過8度。
5、周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。
6、在超過GB3906規定的正常環境條件下使用時，請用戶與我公司協商。
主要結構特點
1、開關柜整體由柜體和可抽式部分（手車）兩部分組成，柜體選用優質冷軋鋼板及高品質敷鋁鋅板經主要結構特點精密CNC機床加工（部分零件采用高精密激光切割機及專用模具），采用雙重折邊工藝成形，通過高強度螺栓、螺母、鉚螺母、鋼鉚釘?shù)冗B接而成，柜體低壓室、斷路器室、母線室、電纜室等單元小室之間形成有效分隔，每個單元均設有獨立的壓力釋放通道，具備良好的泄壓及通風效果，在電纜室內另外設置10X60mm的主接地母線。
2、柜體采用全組裝式，結構緊湊合理，配用各種國內外主流真空斷路器、電壓互感器、避雷器、所變?nèi)蹟嗥?、隔離等中置式手車，相同的功能手車單元具備良好的互換性，操作及更換簡單方便。
3、開關柜、手車、接地開關之間的聯鎖均采用強制性機械閉鎖及電氣聯鎖相結合的方式進行設計，具備完善的“五防”聯鎖功能，防止誤操作。
4、柜體可實現靠墻安裝（柜前維護）和離墻安裝（柜后維護）兩種方案，柜體按前后等高型結構設計。
5、斷路器室和電纜室可分別加裝加熱器，防止凝露與腐蝕發生。
6、電纜室空間充裕、可連接多跟（根）電纜；
7、開關柜外殼防護等級為IP4X，各隔室的防護等級IP2X。

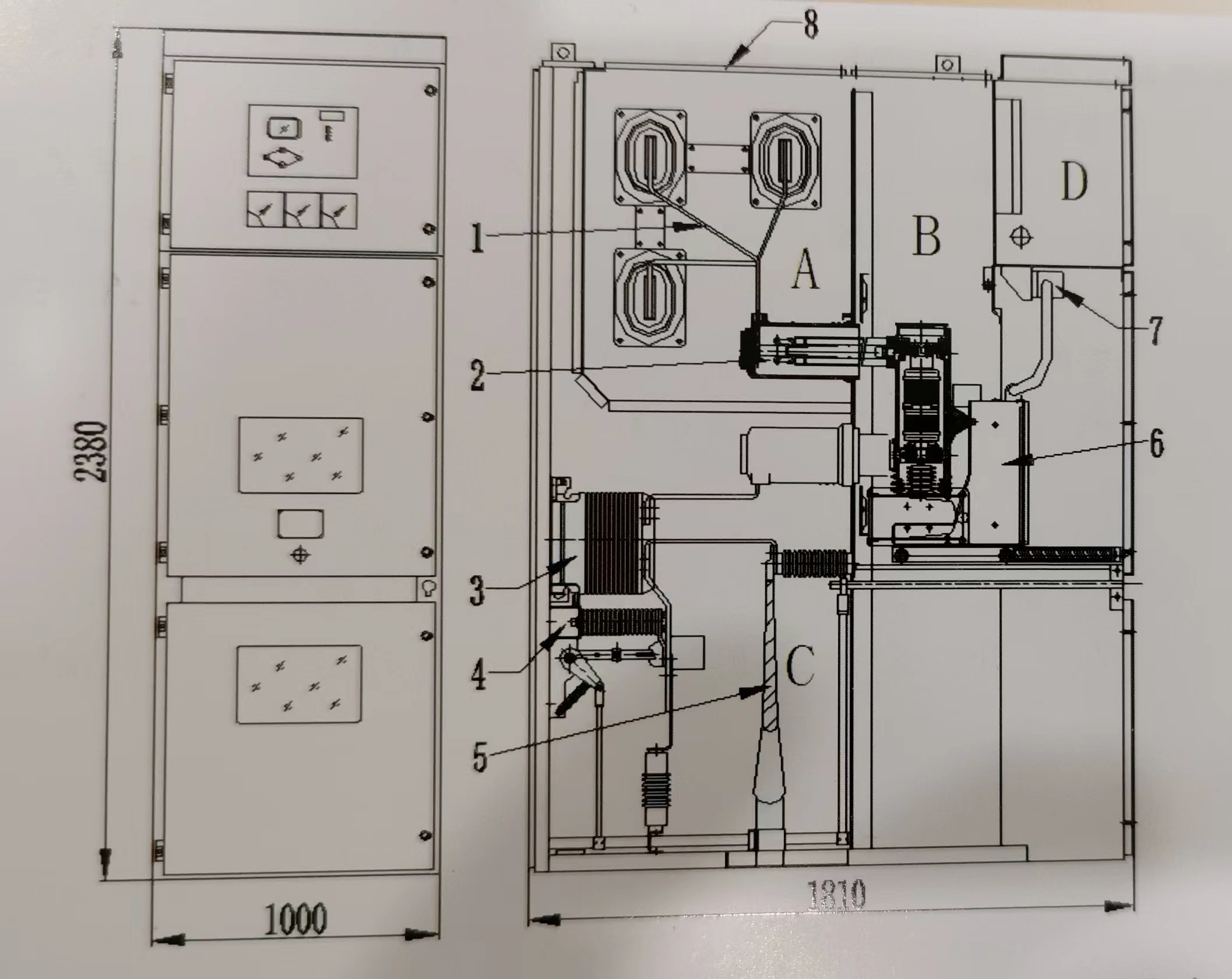

A.母線室 B.斷路器室 C.電纜室 D.低壓室
1.母線 2.靜觸頭盒 3.電流互感器 4.接地開關 5.高壓電纜 6.斷路器 7.二次插頭 8.壓力釋放板
